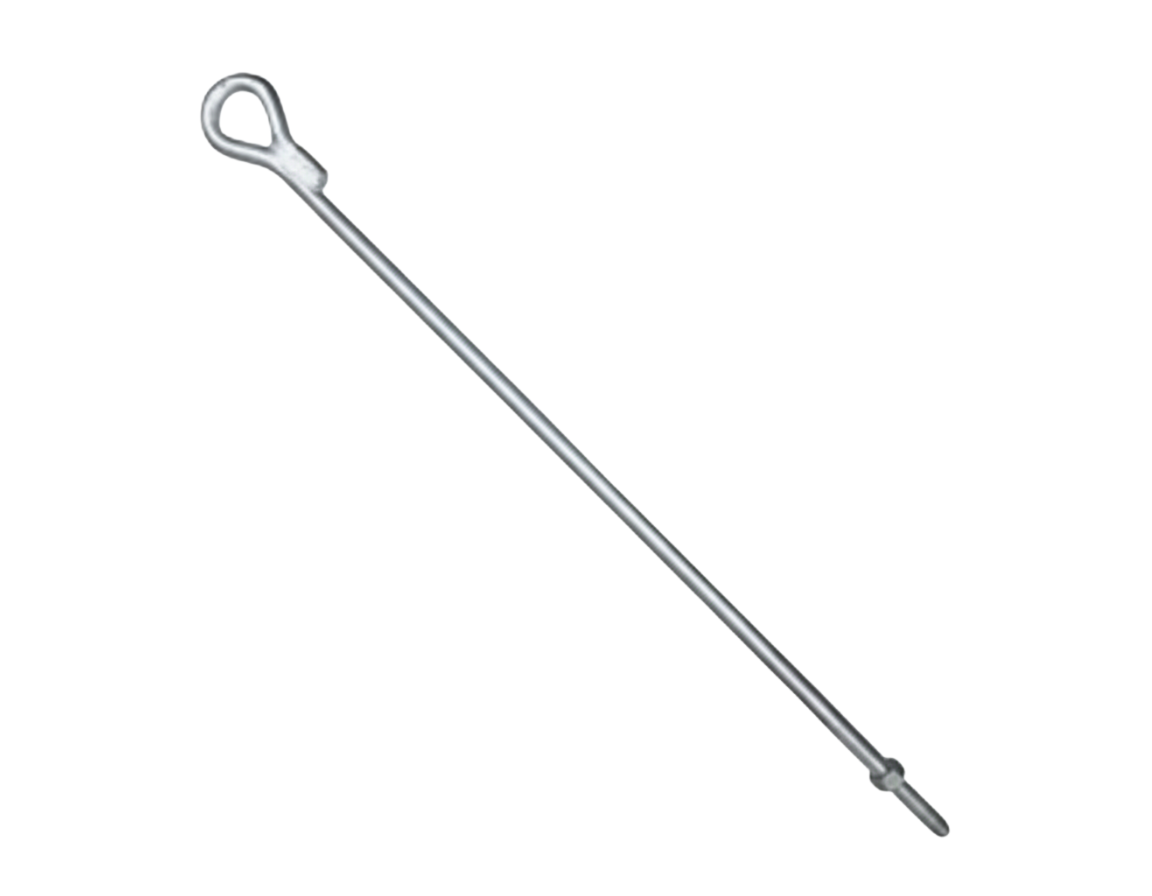

Varillas de anclaje

Son componentes fundamentales en la infraestructura de redes eléctricas aéreas y de telecomunicaciones. Su función principal es servir como el punto de unión sólido entre la estructura (poste) y el terreno, permitiendo que la tensión de los cables sea soportada de manera segura.

1. Soporte de Tensiones Mecánicas

En las redes eléctricas, los cables no solo pesan, sino que ejercen una fuerza de tracción constante. Las varillas de anclaje se instalan en el extremo de los cables de retenida (o «vientos») para contrarrestar la fuerza que los conductores ejercen sobre el poste, evitando que este se incline o colapse.

2. Estabilización de Postes en Puntos Críticos

No se usan en todos los postes, sino específicamente en:

• Postes de fin de línea: Donde el cable termina y la tensión tira hacia un solo lado.

• Postes de ángulo: Donde la línea cambia de dirección y genera una fuerza lateral.

• Cruces de caminos: Donde se requiere una estabilidad extra por la altura o el largo del tramo.

3. Transferencia de Carga al Terreno

La varilla actúa como un puente. Un extremo se conecta al cable de acero (retenida) mediante un aislador y un guardacabo, mientras que el otro extremo está sujeto a una placa de anclaje (o bloque de concreto) enterrada a gran profundidad.
