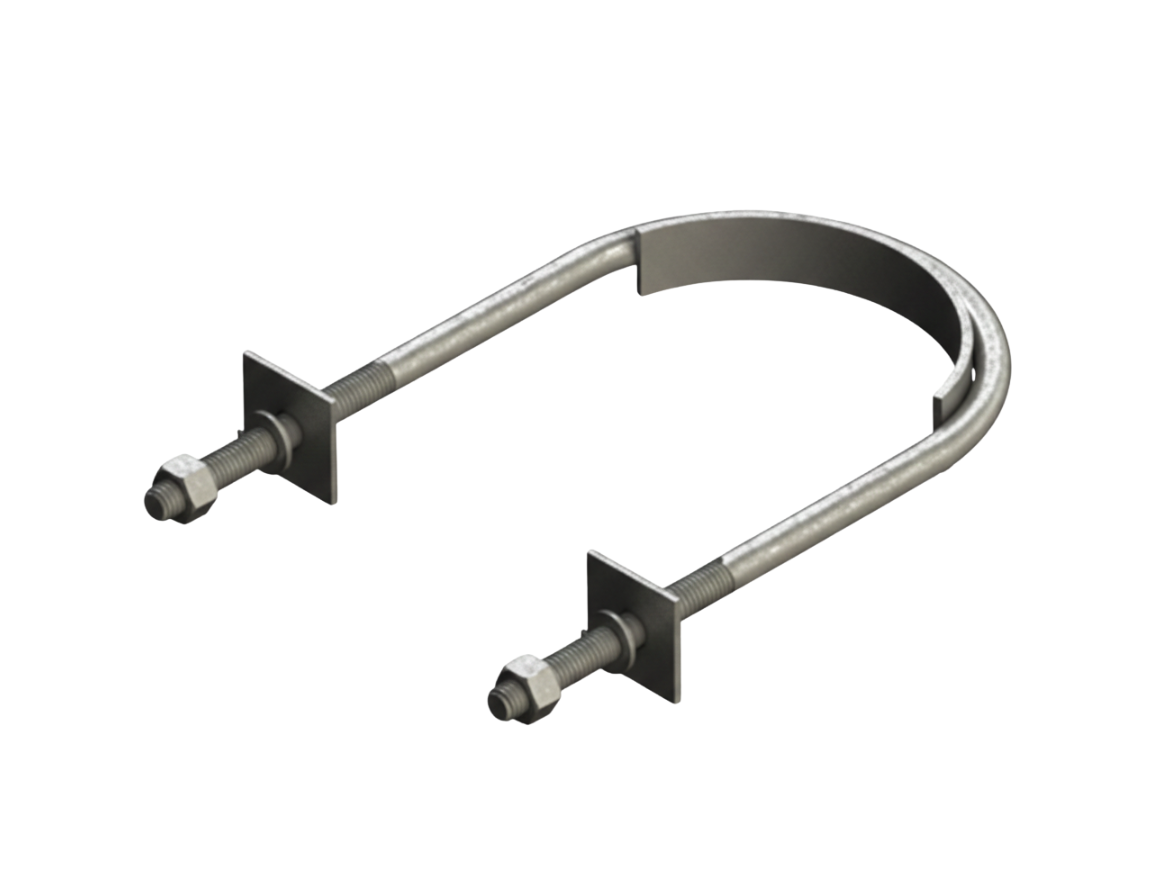

Abrazadera

Son herrajes metálicos fundamentales para la infraestructura eléctrica. Su función principal es sujetar, fijar y asegurar diversos componentes (como aisladores, cables y equipos) a los postes de concreto, madera o acero.

A diferencia de las abrazaderas de platina plana, su forma de «herradura» les permite distribuir la fuerza de apriete de manera uniforme sobre el poste o la cruceta

1. Fijación de Crucetas

Es su uso más común. Se utilizan para sujetar las crucetas de acero a los postes de concreto o madera. Al apretar las tuercas de la abrazadera en U, la cruceta queda firmemente anclada al poste, creando la base donde descansarán los aisladores y cables.

2. Soporte de Herrajes y Aisladores

Sirven como punto de conexión para otros accesorios de la red:

• Aisladores de suspensión: Se usan para enganchar los herrajes que sostienen las cadenas de aisladores.

• Cercos de protección: En estructuras donde se requiere separar físicamente los conductores del poste.

• Herrajes de remate: Permiten anclar los dispositivos que terminan un tramo de línea (fin de línea) o donde hay cambios de dirección.

3. Sujeción de Ductos y Tuberías

En instalaciones donde la línea de media tensión pasa de aérea a subterránea, las abrazaderas en U sujetan los tubos conduit al poste, protegiendo los cables de potencia en su transición hacia el suelo.

4. Resistencia a Esfuerzos Mecánicos

• Vibraciones eólicas: Evitan que el movimiento del viento afloje las estructuras.

• Cargas de ruptura: Suelen fabricarse en acero con alta resistencia a la tracción
