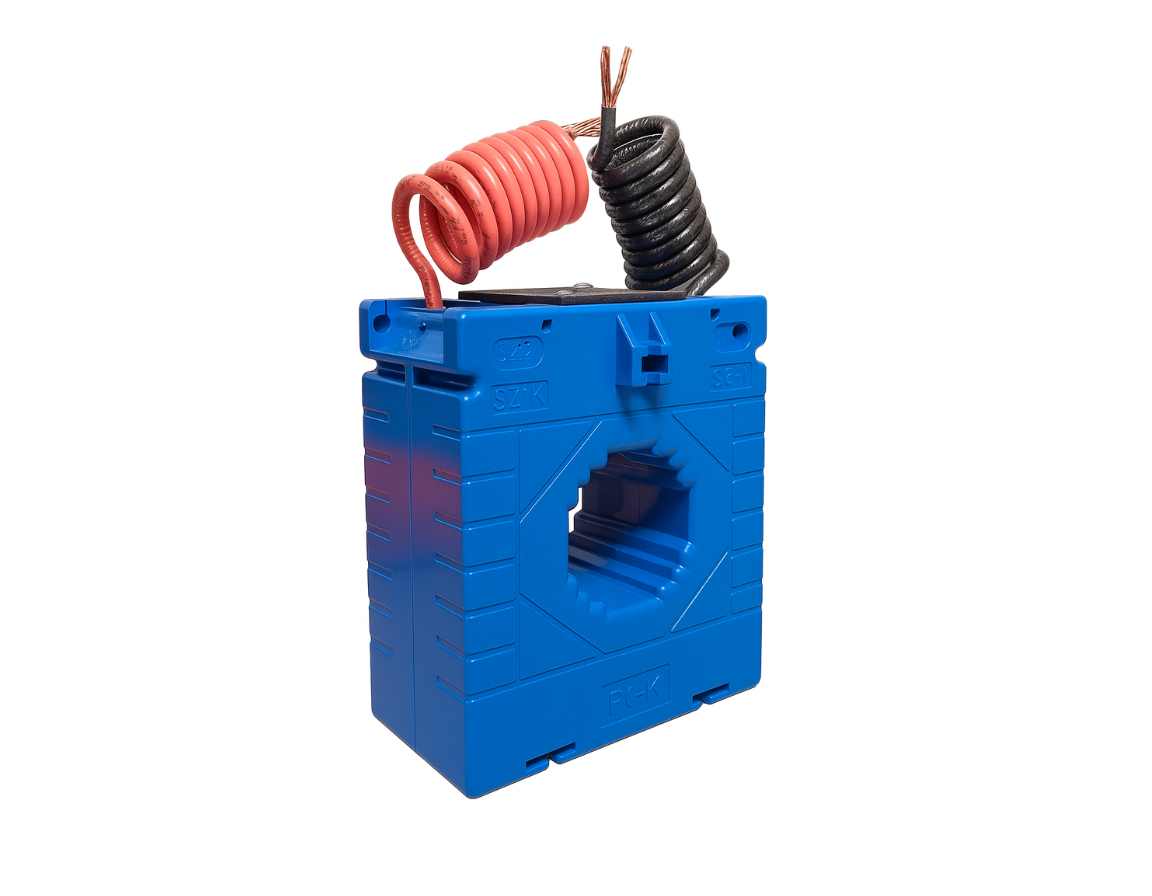

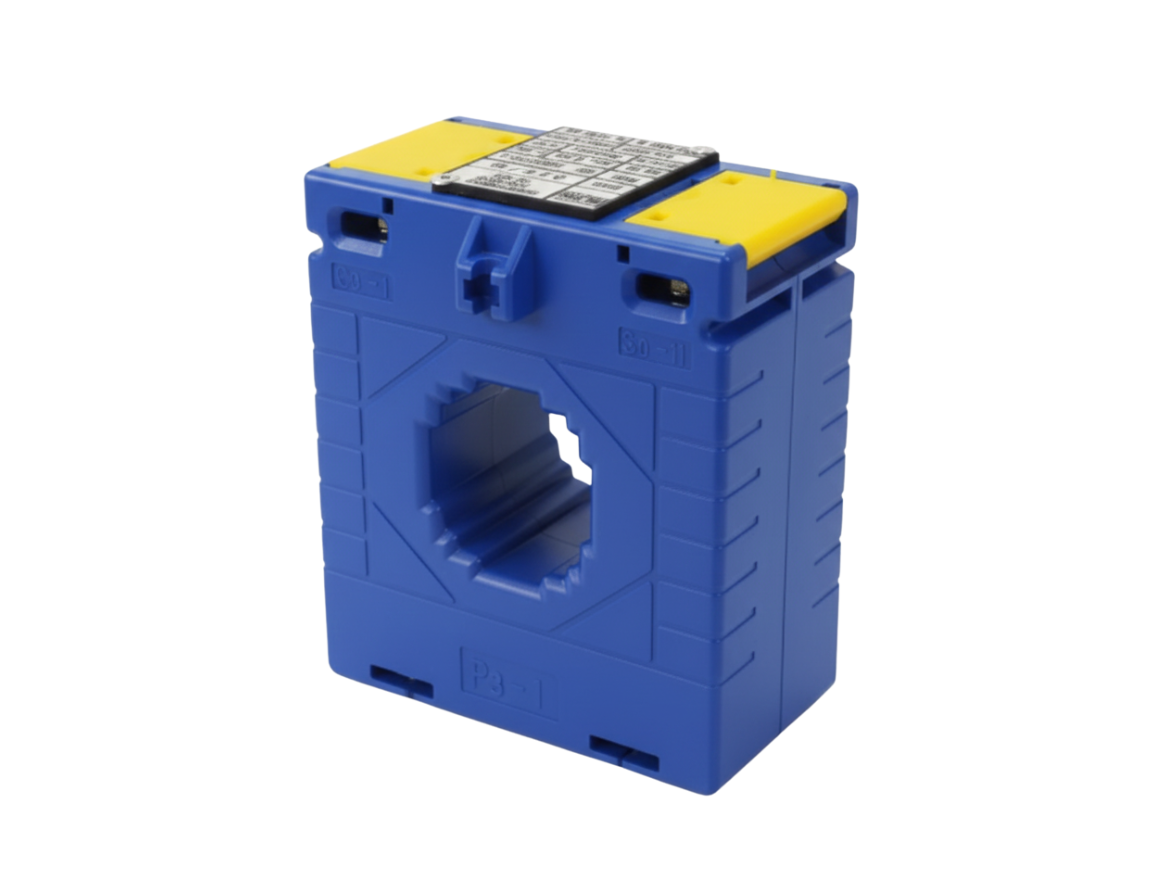

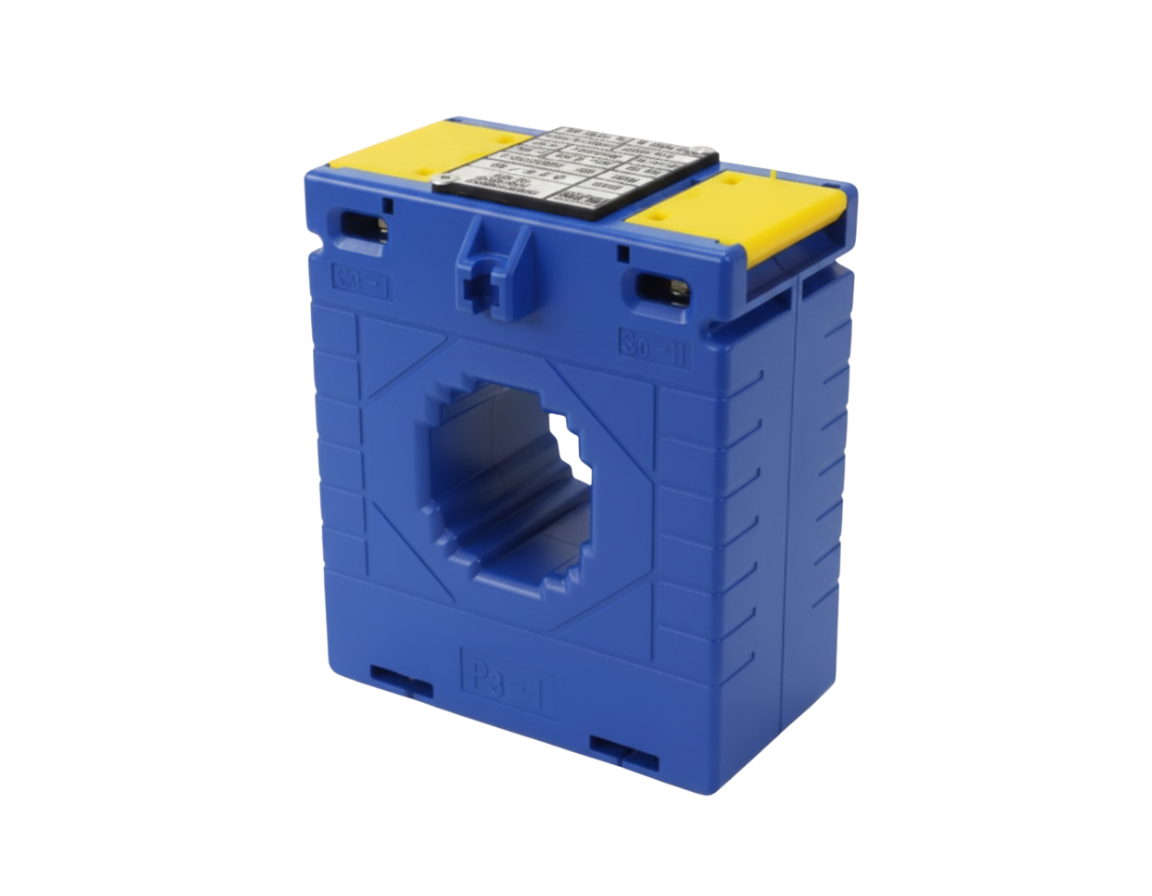

Transformador tipo ventana

Son dispositivos diseñados para medir la intensidad de la corriente eléctrica sin necesidad de interrumpir físicamente el circuito primario. A diferencia de los de tipo barra, estos poseen un orificio central (la «ventana») a través del cual se debe pasar el cable o la barra conductora del sistema que se desea monitorear.

1. Medición de Energía y Facturación

Son los componentes que permiten que un medidor (watt-hora) lea corrientes de cientos o miles de amperios de forma indirecta. El transformador reduce la corriente a valores estándar (normalmente 5 A o 1 A) para que el contador pueda procesar los datos de consumo de manera segura.

2. Sistemas de Protección

Envían señales precisas a los relés de protección. Si detectan una anomalía, como un cortocircuito o una sobrecarga, el relé activa un interruptor para aislar la falla y proteger motores, generadores y tableros.

3. Detección de Fallas a Tierra

Un uso especializado es el de «secuencia cero». En este caso, todos los conductores de fase pasan por la misma ventana. Si el sistema opera normalmente, la suma de las corrientes es cero; si hay una fuga a tierra, el transformador detecta el desequilibrio y dispara las alarmas de seguridad.
